一、前言：面向极限环境的可视化革新
在能源开采、城市生命线运维及地下空间开发等关键工业领域，对受限空间、尤其是井下、管道、罐体等黑暗、潮湿、易燃易爆或有毒有害环境的内部状态进行直观、安全、精确的可视化检测，一直是行业面临的重大技术挑战与管理痛点。传统的人工下井探查风险极高、效率低下，而通用工业相机往往难以满足此类极端环境对设备尺寸、防护等级、本质安全与可靠性的苛刻要求。
随着物联网、传感器技术及本安防爆设计的进步，专业化、微型化、智能化的井下视觉检测技术正成为推动相关行业安全生产、预防性维护与数字化转型的核心力量。深圳市火灵鸟技术有限公司，凭借在特种工业视觉设备领域的深厚积累，正式推出 火灵鸟HuoPro井下探测相机DSJ-HLN18A1（以下简称DSJ-HLN18A1）。本产品专为苛刻的地下与密闭空间检测场景而设计，集超微型化结构、高清低照度成像、IP68级防护与本安防爆认证于一体，旨在为矿山、油气、市政、应急救援及工业检修等行业提供一种安全、高效、可靠的可视化探查解决方案，将人类的“眼睛”延伸到以往难以触及的危险角落。
本白皮书将全面阐述DSJ-HLN18A1基于极限环境需求的技术创新、其在多个高危行业的深度应用场景，并展现火灵鸟技术有限公司在特种智能硬件领域的持续创新能力、严格的规模化品控体系以及对高危作业细分市场的长期专注与承诺。
二、产品概述：重新定义井下可视化标准
2.1 产品定位
DSJ-HLN18A1是一款超微型、高防护、本质安全型的高清井下探测相机。它并非通用摄像头的简单缩小或加固，而是从底层为井下、管道等直径受限、环境恶劣、存在爆炸性气体的I类（煤矿）Mb等级环境 量身定制的专业检测工具。产品核心定位是成为“延伸至危险前沿的智能视觉探针”，其设计目标是：在直径仅数厘米的通道内自由穿行，在无光、潮湿、含腐蚀性气体的复杂工况下稳定工作，并提供清晰、实时的内部影像，为状态评估、故障诊断、安全监控提供无可替代的第一手视觉证据。
2.2 核心技术规格与性能
极致微型化与坚固结构：

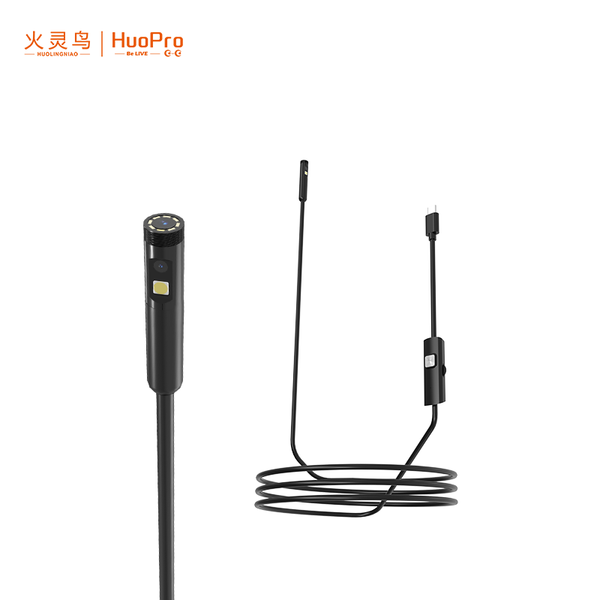

尺寸：整机长度仅28.2mm，外壳直径8.0mm，镜头底座直径仅4.6/5.0mm，可轻松进入狭小缝隙与管道。
材质：外壳采用316L不锈钢，视窗采用高硬度蓝宝石玻璃，确保卓越的耐腐蚀、耐磨损与抗冲击能力。
重量：不含线缆重量约25克，极大降低了探头推进的阻力与对脆弱结构的影响。
专业高清成像系统：

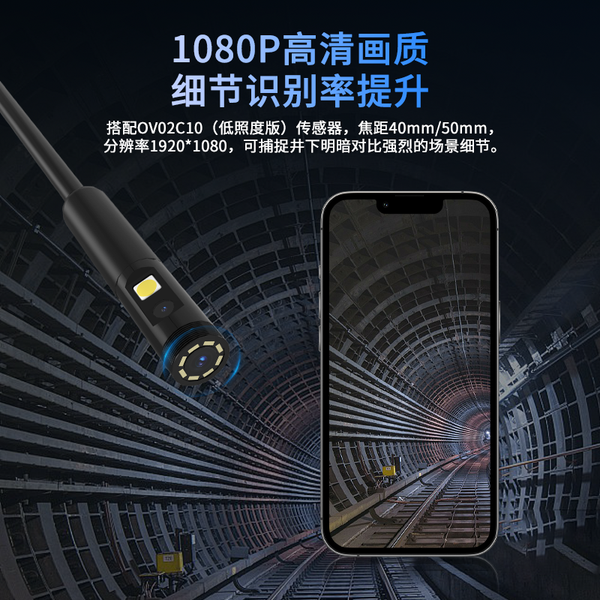

传感器：采用OV02C10低照度图像传感器，确保在井下微光或全黑环境下仍能捕获细节。
分辨率与视场：支持1920×1080 @ 30fps全高清视频输出，提供120°对角线广视角，兼顾观察范围与细节呈现。
光学与照明：配备40mm/50mm定焦镜头，最近成像距离5cm。集成4颗高亮白光LED与850nm红外LED阵列，支持彩色/红外模式自动切换，实现全天候清晰成像。
顶级环境适应性与安全认证：
防护等级：整体IP68防水防尘，可承受10米水深、24小时的浸泡考验。
防爆认证：通过国家强制性标准GB 3836-2021认证，取得 Ex ib I Mb 本质安全型防爆等级，适用于煤矿井下I类Mb等级环境，从设计上杜绝电火花引燃风险。
环境耐受：工作温度范围-20℃ ~ +60℃，存储温度-30℃ ~ +70℃，适应地下温差变化。可耐受≤50ppm的H₂S腐蚀性气体。通过严格的抗振动（10-500 Hz）与抗冲击（100g, 11ms）测试。
可靠供电与灵活传输：
供电：采用DC 12V本质安全电源供电，工作电流低至120-160mA，并可选配2000mAh应急电池。
接口与线缆：提供MIPI-C、USB2.0、RS485多种输出接口。线缆标准长度可选50/100/200米，并可通过RS485接口实现最长2公里的有线信号传输。
无线选项：支持LoRa无线传输，空旷地带传输距离可达500米，为不便布线的场景提供解决方案。
实时性：端到端实时延迟低于120毫秒，满足实时检测与操控需求。
数据存储与管理：支持Micro-SD卡本地存储（≥128GB），确保在传输中断时数据不丢失。
三、产品创新能力：为极限环境而生的系统工程
DSJ-HLN18A1的研发，是对微型化、高防护、本安设计等多重极限目标进行系统化工程创新的成果，其技术突破体现在多个层面。
3.1 超微型空间内的“全功能”系统集成
在直径仅8毫米的圆柱形空间内，需要集成图像传感器、镜头组、LED补光灯（白光与红外）、复杂的PCB主板、防护密封结构以及线缆接口。火灵鸟团队通过采用高集成度的定制芯片、创新的多层堆叠式PCB设计以及微型化光学模组，实现了功能的完整性与体积的微型化之间的平衡。特别是本质安全电路的精巧设计，在如此狭小的空间内确保所有电气回路符合Ex ib防爆标准，是极具挑战性的工程实践。
3.2 适应严苛工况的“超强防护”体系
DSJ-HLN18A1的防护是一个系统性工程，而非简单的外壳密封：
压力与密封设计：针对井下可能的水压与泥浆环境，采用了多级冗余密封方案，从镜头蓝宝石视窗与不锈钢壳体的激光焊接，到线缆出入口的加压密封 gland，确保IP68防护的长期有效性。
材料科学与表面处理：选用316L不锈钢与蓝宝石玻璃，并辅以特定的表面钝化与涂层工艺，有效抵御地下水中的氯离子、硫化氢等腐蚀介质。
热管理与环境适应性：宽温工作设计考虑了井下可能的高地温与地面低温储存。内部通过结构设计与低功耗芯片优化散热，外部通过材料与密封应对冷热冲击。
3.3 “有线+无线+本地”的复合式可靠数据链路
针对井下复杂多变的传输环境，产品创新性地提供了复合数据传输策略：
远距有线可靠传输：RS485接口支持长达2公里的信号传输，抗干扰能力强，是主力的可靠数据通道。
无线灵活拓展：集成LoRa模块，为临时检测、移动巡检或不便于铺设长距离线缆的场景提供了便捷的无线视频传输能力。
本地存储保底：内置大容量存储卡，在任何传输链路意外中断时，都能完整保存检测影像，保证关键数据不丢失。这种“三重保障”的数据链路设计，极大提升了整体方案的可靠性与适用性。
四、全面的行业应用：赋能高危隐蔽空间的可视化管理
DSJ-HLN18A1凭借其特殊的性能参数，在需要深入黑暗、狭窄、危险环境进行探查的行业中具有不可替代的价值。
4.1 煤矿与非煤矿山安全领域
巷道与工作面状态巡检：替代人工进入高危区域，实时检查巷道顶板、帮壁的完整性，排查片帮、冒顶等隐患。监测采煤工作面设备运行状态。
钻孔窥视与地质探查：深入勘探钻孔，直观观察岩层结构、裂隙发育、含水情况，为采矿设计与地质灾害预防提供关键依据。
通风与排水管路检查：检查风筒、排水管路的堵塞、破损、泄露情况，保障矿井“呼吸系统”与“血液循环系统”畅通。
应急救援与事故调查：在发生灾变后，可率先深入灾区，探查人员被困位置、环境状况及灾情程度，为救援决策提供实时视觉情报。
4.2 石油与天然气工业
油/气井井下状态检测：下入生产井或注入井，检查套管壁腐蚀、结蜡、结垢、变形或破损情况，评估井筒完整性。
管道内检测（小口径）：用于集输管道、城市燃气管网等难以被大型PIG（清管检测器）通过的小口径管段的内壁检测，发现腐蚀、裂纹、异物等缺陷。
储罐与压力容器内部检查：在清空、清洗后，进入储罐内部，检查内壁涂层状况、腐蚀点及结构完整性，替代部分高风险的人工进罐检查。
4.3 市政建设与地下空间管理
排水管网（雨污管道）检测：排查管道内部的破裂、变形、错口、脱节、沉积、树根侵入等功能性与结构性缺陷，是管网普查、养护与修复工程的核心工具。
综合管廊内部巡检：定期巡检管廊内部管线支架状态、廊体结构、渗漏水情况及内部环境，提升智慧管廊运维水平。
桩基孔、锚索孔质量检测：检查钻孔的垂直度、孔壁完整性及沉渣厚度，确保桩基与锚固工程质量。
4.4 工业设施维护与特种检测
锅炉、反应器等压力容器内部检查：在检修期间，快速进行内部视觉检测，定位损伤部位。
复杂设备内部故障诊断：用于检查大型发电机、涡轮机、压缩机等设备内部狭小空间的磨损、叶片损伤或异物。
科研与考古探查：适用于地质勘探孔、考古探方、建筑物结构内部等需要非破坏性可视探查的科研领域。
4.5 公共安全与应急救援
地震、塌方、爆炸事故后废墟生命探测：通过缝隙深入废墟，寻找幸存者并评估内部结构风险。
可疑密闭空间（容器、包裹）的安检探查：在处置疑似危险物品时，先行进行可视化探查，避免处置人员直接暴露于风险之下。
消防救援：在浓烟、黑暗的火灾现场，辅助消防员探查火点、搜寻被困人员及评估建筑内部结构稳定性。
五、大规模交付与质量控制能力
对于DSJ-HLN18A1这类涉及安全认证、应用于高危环境的特种设备，其交付不仅是产品的供应，更是对“可靠性”与“一致性”的庄严承诺。火灵鸟公司构建了与之匹配的严苛质控与交付体系。
5.1 基于认证体系的特种制造流程
产品的生产完全遵循其防爆认证（GB 3836）所要求的质量保证体系。从316L不锈钢材的入厂光谱分析，到关键密封部件的精密CNC加工与单独气密测试，再到本安电路板的在板测试与老化，每一环节均有可追溯的记录。防爆外壳的焊接、装配在洁净恒温车间进行，并由经过培训的专人操作，确保防爆结构的完整性。
5.2 全生命周期极端环境模拟测试
每一批次产品均需经历远超常规标准的可靠性验证，形成“测试筛选”而非“抽样检验”的质控模式：
环境应力筛选（ESS）：进行高低温循环（-20℃~60℃）、高温高湿存储、振动与冲击测试，剔除早期失效品。
防护性能100%检测：每台相机必须通过不低于10米水深的24小时IP68防水测试。
光学与成像一致性校准：在标准暗箱与色彩环境下，对每台相机的清晰度、色彩还原、低照度性能、红外切换功能进行校准与检测，确保成像质量一致。
防爆参数验证：对本安电源参数、电路火花实验样品进行定期验证，确保持续符合防爆标准。
5.3 专业化供应链与可配置化交付
公司与特种钢材、蓝宝石玻璃、本安连接器等上游供应商建立了稳固的战略合作。针对不同行业客户对线缆长度、接口类型、镜头焦距的差异化需求，建立了灵活的模块化配置与快速装配线，能够在保障核心质量的前提下，高效响应客户的定制化订单，实现大规模且个性化的可靠交付。
六、专注细分市场领域：深耕高危环境智能感知
火灵鸟技术有限公司的战略聚焦于“高危与受限环境下的智能感知装备”这一极具专业门槛的细分市场。DSJ-HLN18A1正是这一战略下的结晶。
6.1 对“安全红线”的深刻理解与敬畏
公司研发团队的核心成员深谙矿山安全规程、压力容器检测标准、管道行业规范。这种行业知识的深度融入，使得产品定义从伊始就紧扣“本质安全”与“合规前置”的原则。DSJ-HLN18A1取得Ex ib I Mb认证并非市场噱头，而是产品设计的出发点和底线，这体现了公司对目标市场核心诉求——绝对安全——的深刻尊重与专业回应。
6.2 解决“不可达”与“不可见”场景的技术执着
公司致力于用技术手段解决人类感官与体能无法直接触及的难题。DSJ-HLN18A1所代表的，不仅是一台相机，更是一种“延伸感知能力”的方法论。公司持续投入研发资源，攻关更小尺寸、更强穿透成像（如激光测距与三维建模集成）、更智能的缺陷识别算法等，目标始终是：让更多“不可达、不可见”的黑暗角落变得透明、可控。
6.3 与生态伙伴共建“检测即服务”能力
公司定位为核心硬件与技术的提供者，积极与专业的检测服务公司、物联网平台开发商、数据分析软件商及行业科研机构合作。通过提供稳定可靠的“硬件探针”和开放的数据接口，赋能合作伙伴构建从“数据采集、智能分析、报告生成到决策支持”的全链条“检测即服务”能力，共同推动井下及密闭空间检测行业的标准化、数字化与智能化进程。
七、结论与展望
火灵鸟HuoPro井下探测相机DSJ-HLN18A1，是工程智慧与对安全无限追求结合的产物。它以其极致的微型化、顶级的防护性、权威的安全认证和可靠的性能，为高危隐蔽空间的可视化检测设立了一个新的标杆。它不仅是排除隐患的“侦察兵”，也是保障生命的“守护者”，更是提升相关行业数字化运维水平的“使能者”。
展望未来，随着传感器微型化、人工智能边缘计算、5G专网及柔性机器人技术的进一步发展，下一代井下检测设备将向着更高清（4K/8K）、更智能（实时AI缺陷识别）、更集成（融合三维扫描、气体传感、机械臂操作）以及更自主（自推进、自适应导航） 的方向演进。火灵鸟技术有限公司将继续坚守在高危环境智能装备的细分赛道，以更前沿的技术、更可靠的产品、更完善的服务，与行业客户及伙伴并肩前行，共同照亮每一个危险的角落，为全球的工业安全与基础设施可持续发展贡献坚实的技术力量。
